Como evitar a reflexão traseira em uma lente laser óptica?

Compreendendo o problema: pou que a reflexão traseira é perigosa

A retro-reflexão, também conhecida como retro-reflexão, ocorre quando uma parte do feixe de laser de alta potência é refletida diretamente de volta ao longo de seu caminho incidente por superfícies ópticas, incluindo as próprias lentes ou a peça de trabalho. Este não é um incômodo menor; é um modo de falha crítico em sistemas laser. As reflexões posteriores descontroladas podem retroceder no caminho do feixe, atingindo potencialmente e danificando irreversivelmente componentes sensíveis, como a própria fonte de laser, isoladores ou moduladores. Isso leva a tempos de inatividade dispendiosos, reparos e condições operacionais inseguras. O principal desafio é que cada interface ar-vidro, mesmo com revestimentos antirreflexo, reflete uma pequena porcentagem de luz. Com lasers de alta potência, esta pequena porcentagem pode representar uma potência óptica significativa viajando na direção errada.

Defesa Primária: Uso Estratégico de Revestimentos Antirreflexo

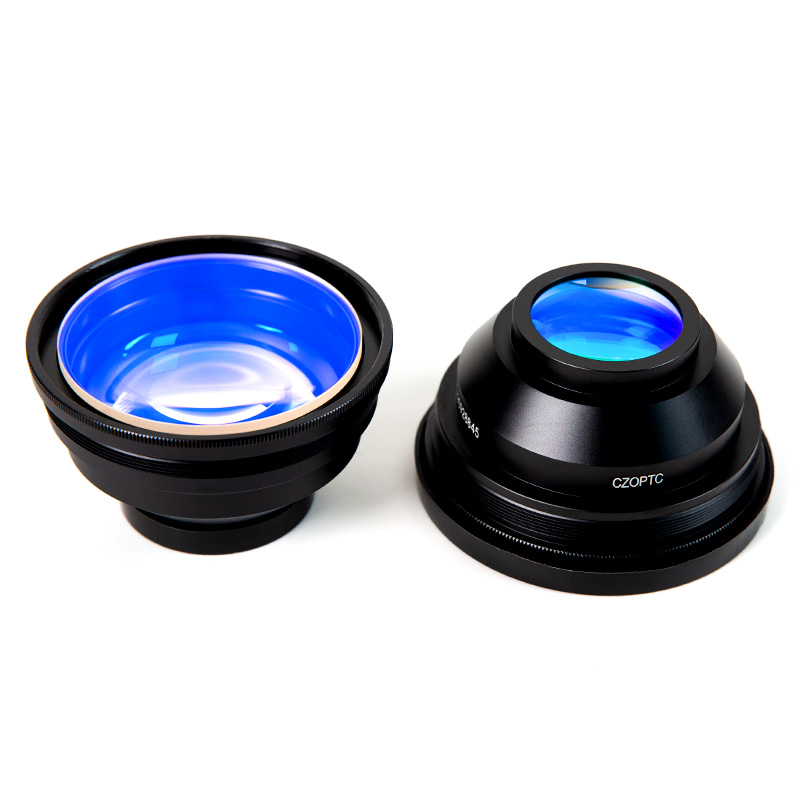

A primeira e mais fundamental linha de defesa é a aplicação de revestimentos antirreflexo (AR) de alta qualidade em seu Lente laser óptica . Estes revestimentos não são genéricos; são pilhas de filmes finos projetadas com precisão e projetadas para parâmetros específicos. Um revestimento padrão de camada única reduz o reflexo, mas para aplicações a laser, você precisa de um Revestimento em V or Revestimento AR de banda larga adaptado ao comprimento de onda exato do laser e ao ângulo de incidência. Um revestimento em V oferece refletividade extremamente baixa (geralmente inferior a 0,25%) em um comprimento de onda específico, enquanto os revestimentos de banda larga cobrem uma faixa ampla. O segredo é especificar o revestimento para corresponder aos parâmetros operacionais do seu laser durante a aquisição.

Escolhendo o revestimento AR certo

• Comprimento de onda do laser: Especifique o comprimento de onda primário exato (por exemplo, 1064 nm, 10,6 µm, 532 nm). Não use lentes revestidas para 1064 nm com um laser de 1030 nm.
• Densidade de potência: Certifique-se de que o limite de dano do revestimento (medido em J/cm² ou W/cm²) exceda o pico do laser e a potência média na superfície da lente.
• Ângulo de incidência: Indique o ângulo pretendido. Um revestimento otimizado para 0° (incidência normal) terá um desempenho ruim a 45°.
• Polarização: Para lasers altamente polarizados, considere revestimentos otimizados para polarização S ou P para minimizar a reflexão para esse estado específico.

Projeto Mecânico e Óptico para Controle de Reflexão

Além dos revestimentos, a disposição física do seu sistema óptico é fundamental. O objetivo é garantir que quaisquer reflexos residuais sejam direcionados para longe dos componentes sensíveis e para um caminho seguro e absorvente. Isto envolve uma consideração cuidadosa da orientação da lente e do layout do sistema.

Cunha e orientação da lente

Nunca use uma janela de placa perfeitamente paralela como suporte de lente ou protetor no caminho do feixe. Sempre use lentes com uma cunha mecânica integrada (geralmente alguns graus) ou monte intencionalmente lentes plano-convexas com a superfície curva voltada para o lado de alta potência. Esta prática crítica garante que os feixes refletidos fiquem afastados do eixo óptico, impedindo-os de refazer o caminho até a fonte.

Despejos e defletores de feixe

Gerencie ativamente o caminho da luz dispersa e refletida. Usar despejos de feixe (dispositivos altamente absorventes, muitas vezes refrigerados a água) para capturar e dissipar com segurança a energia dos feixes direcionados para fora do eixo. Instalar defletores ópticos (estruturas em forma de tubo com superfícies escurecidas anti-reflexo) dentro do seu sistema para reter a luz dispersa e evitar que ela salte pelo gabinete.

Incorporação de isoladores ópticos para sistemas críticos

Para sistemas com alto ganho ou sensibilidade extrema, como lasers de fibra, amplificadores ou sistemas que utilizam comunicação em espaço livre, as medidas passivas podem ser insuficientes. Um isolador óptico é um componente ativo colocado diretamente após a fonte do laser. Ele atua como uma válvula unidirecional para a luz, permitindo que o feixe dianteiro passe com perda mínima enquanto bloqueia e atenua qualquer luz que viaja para trás. Os isoladores são essenciais quando a reflexão reversa pode causar instabilidade, salto de modo ou danos catastróficos ao diodo laser ou oscilador.

Melhores práticas operacionais e de manutenção

A prevenção também envolve como você usa e mantém o sistema. Protocolos consistentes reduzem significativamente o risco.

• Pré-alinhamento com baixa potência: Sempre realize o alinhamento inicial do caminho do feixe e o posicionamento da lente usando um laser guia visível de potência muito baixa ou um feixe principal fortemente atenuado. Isso evita reflexos acidentais de alta potência durante a configuração.
• A limpeza é crítica: Contaminantes como poeira, impressões digitais ou resíduos de fumaça na superfície da lente óptica do laser podem se tornar locais de absorção, causando aquecimento localizado, danos ao revestimento e aumento e dispersão e reflexão imprevisíveis.
• Inspeção Regular: Implemente um cronograma para inspecionar visualmente as lentes (sob condições seguras e sem uso de laser) em busca de sinais de queimadura no revestimento, buracos ou contaminação. Use luzes de inspeção em ângulo para revelar defeitos superficiais.
• Considerações sobre a peça de trabalho: Esteja ciente de que materiais altamente refletivos (cobre, ouro, alumínio polido) ou ângulos de incidência acentuados na peça de trabalho podem causar fortes reflexões especulares de volta ao trem óptico. Os parâmetros do processo e o ângulo do feixe podem precisar de ajustes.

Resumo das estratégias de mitigação por componente

A tabela a seguir fornece um guia de referência rápida para aplicar esses princípios a diferentes partes de um sistema laser típico.

Prevenir eficazmente a reflexão reversa não se trata de uma solução única, mas de uma defesa em camadas. Requer integração cuidadosa de lentes ópticas de laser corretamente especificadas, design mecânico inteligente e hábitos operacionais disciplinados. Ao implementar essas medidas práticas e específicas, você constrói um sistema laser robusto e confiável que protege seu valioso investimento e garante um desempenho consistente e seguro.
