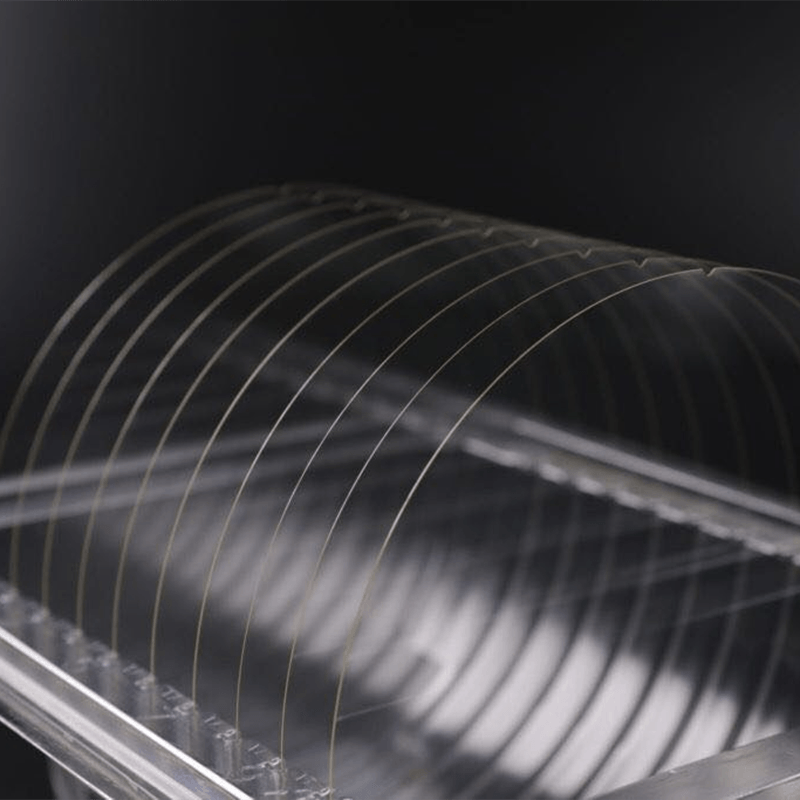

Wafer de vidro

Wafer de vidro

Due to its good transparency, low fluorescence intensity, minimal expansion coefficient, strong resistance to thermal shock, positive chemical stability,  scratch resistance, and low alkali content, glass wafers are widely used in high-tech products such as CMOS, CCD sensors, integrated circuits (ICs) or microelectromechanical system (MEMS) packaging, communication and data processing, optics, electronic products and scientific research.

Nossa empresa é especializada na produção a longo prazo de bolachas de vidro de alta precisão com uma espessura de ≥0,1 mm e dimensões externas de ≥12 ". Além dos tamanhos convencionais de φ4 polegadas, φ5 polegadas, como sodans, que também oferecem serviços de soda de vidro. Borofloat, borossilicato (D263T), Corning E-XG, BK7, etc. Para bolachas de vidro personalizadas feitas de outros materiais, entre em contato com nossas vendas.

Na indústria eletrônica, as bolachas de vidro são usadas como substratos para a fabricação de sistemas microeletromecânicos de circuitos integrados (ICS) (MEMS) e outros dispositivos semicondutores. O vidro fornece uma superfície estável e inerte para a deposição de filmes finos e o padrão de circuito. Além disso, as bolachas de vidro exibem desempenho térmico positivo, permitindo a dissipação de calor eficiente durante a operação do dispositivo. À medida que as dimensões do dispositivo eletrônico diminuem e a complexidade aumenta, a demanda por bolachas de vidro de alta qualidade com espessura uniforme e baixa densidade de defeitos se torna cada vez mais crítica.

As aplicações ópticas também se beneficiam muito das bolachas de vidro, particularmente na fabricação de lentes, espelhos e filtros. A transparência óptica e a homogeneidade do vidro o tornam um material ideal para componentes ópticos de precisão usados ​​em câmeras, telescópios e sistemas a laser. Ao controlar cuidadosamente a composição e a espessura das bolachas de vidro, os fabricantes podem personalizar suas propriedades ópticas para atender aos requisitos específicos para transmissão de luz, dispersão e polarização.

+86-519-83200018 Contate-nos
PREV：Nenhum artigo anteriorNEXT：Wafer de quartzo
  • Descrição
  • Opinião

  • Especificação

    4 polegadas

    5 polegadas

    6 polegadas

    8 polegadas

    12 polegadas

    Diâmetro

    100 ± 0,1 mm

    125 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    300 ± 0,1 mm

    Grossura

    500 ± 5 UM ou personalizado

    625 ± 5 UM ou personalizado

    675 ± 5 UM ou personalizado

    725 ± 5 UM ou personalizado

    900 ± 5 UM ou personalizado

    Rugosidade

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Ra ≤ 1 nm

    Vareira

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Planicidade

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Superfície

    20/10

    20/10

    20/10

    20/10

    20/10

    Forma

    Redondo, com bordas de localização, com ângulos de localização

    Bordas invertidas

    45 °, semi especificações; Forma c

    Material

    Sodalime, Pyrex, Borofloat, Borossilicate (D263T), Corning Eagle XG, BK7 e etc.

    Observação

    As bolachas de vidro podem ser personalizadas

Produtos relacionados

Sobre nós
Changzhou Haolilai Photoeletricity Scientific and Technical Co., Ltd.

Fundado em 1998, HLL é China Wafer de vidro fabricantes e Wafer de vidro fornecedores, Localizado no Distrito de Desenvolvimento de Alta Tecnologia de nível nacional, Changzhou, Jiangsu, China. É a vizinha Shanghai-Nanjing Expressway, ao norte, a estação ferroviária de Changzhou, a partir do aeroporto de Changzhou, a oeste. A HLL cobre uma área de 35.000 m² e passou na certificação do sistema como ISO9001: 2015, ISO14001: 2015 e IATF16949.
Como empresa de alta tecnologia na província de Jiangsu, a HLL possui uma equipe talentosa com experiência intensiva e tecnologia profissional. A HLL estabeleceu o Jiangsu Precision Optical Lens Engineering Technology Center e o Jiangsu Enterprise Technology Research Center e obteve várias patentes para invenções, múltiplas patentes do modelo de utilidade e vários produtos de tecnologia Jiangsu High novos.
A HLL desenvolve principalmente e produz vários componentes ópticos de precisão. Concentre -se na óptica a laser, na óptica automática, na indústria de semicondutores e na óptica do consumidor. A HLL se esforçará para se tornar uma referência na indústria óptica da China.

Certificado e honra
  • Sgs
  • ISO
  • Certificado de empresa de alta tecnologia
  • Empresas especializadas, refinadas e inovadoras e de médio porte
  • Empresas especializadas, refinadas e inovadoras e de médio porte
  • Patente para invenção
  • Certificado de patente do modelo de utilidade
  • Certificado de patente do modelo de utilidade
  • Certificado de patente do modelo de utilidade
  • Certificado de patente do modelo de utilidade
  • Certificado de patente do modelo de utilidade
  • Certificado de patente do modelo de utilidade
Notícias
Feedback da mensagem
Wafer de vidro Conhecimento da indústria

Como bolachas ópticas Dispositivos do dia a dia?

No mundo acelerado da tecnologia, as bolachas ópticas desempenham um papel crucial na alimentação dos dispositivos que usamos todos os dias. De smartphones a smartwatches, esses pequenos, mas poderosos componentes, são os heróis desconhecidos nos bastidores.

Bolachas ópticas , também conhecidos como bolachas de silício, são discos finos e circulares feitos de cristais de silício purificados. Essas bolachas são os blocos de construção de circuitos integrados, que são componentes essenciais em dispositivos eletrônicos. O processo de fabricação de bolachas ópticas envolve várias etapas complexas, incluindo crescimento de cristais, fatiamento de wafer, polimento e doping. Cada wafer pode conter centenas de chips individuais, cada um com sua própria função única.

Uma das principais razões pelas quais as bolachas ópticas são amplamente utilizadas em eletrônicos é a capacidade de lidar com altas temperaturas e proporcionar uma excelente condutividade elétrica. Isso os torna ideais para aplicações onde a confiabilidade e o desempenho são fundamentais, como em aeroespacial, dispositivos médicos e equipamentos de telecomunicações. As bolachas ópticas também são incrivelmente versáteis, com os fabricantes constantemente empurrando os limites do que é possível com novas inovações e designs.

À medida que a tecnologia continua a avançar, a demanda por dispositivos menores, mais rápidos e mais poderosos está em ascensão. Isso levou a uma necessidade crescente de bolachas ópticas que podem suportar circuitos integrados cada vez mais complexos. Engenheiros e pesquisadores estão constantemente explorando novos materiais e técnicas de fabricação para acompanhar essas demandas. O futuro das bolachas ópticas tem possibilidades emocionantes, desde eletrônicas flexíveis até computação quântica.

Bolachas ópticas pode ser pequeno em tamanho, mas seu impacto no mundo da tecnologia é imenso. À medida que dependemos cada vez mais de dispositivos eletrônicos em nossas vidas diárias, a importância desses pequenos discos de silício não pode ser exagerada. Na próxima vez que você pegar seu smartphone ou usar um dispositivo doméstico inteligente, reserve um momento para apreciar a incrível tecnologia embalada nesses pacotes compactos. As bolachas ópticas são realmente os heróis desconhecidos que mantêm nosso mundo conectado e funcionando sem problemas.
