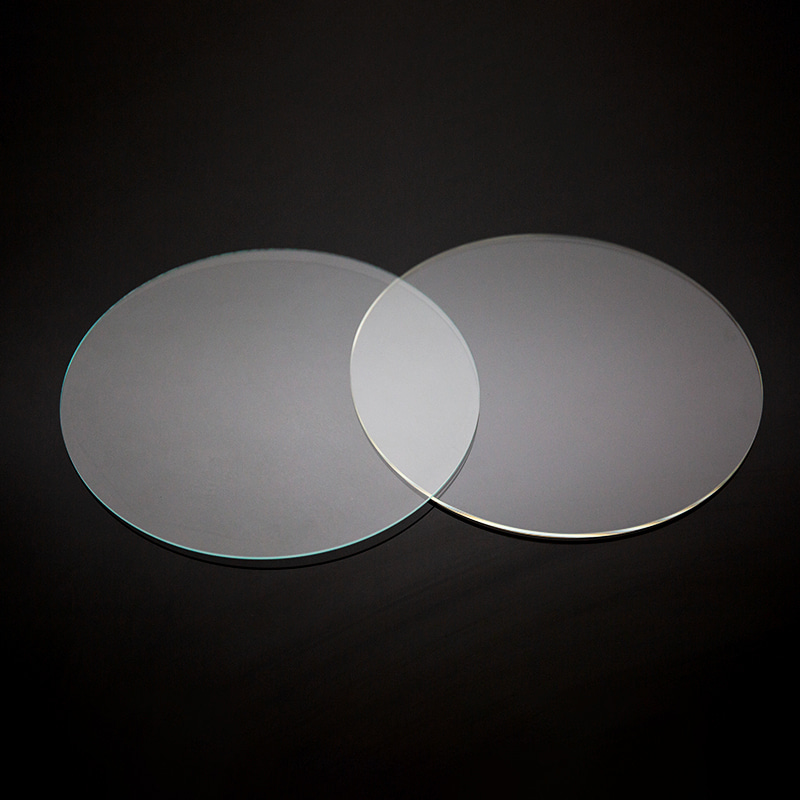

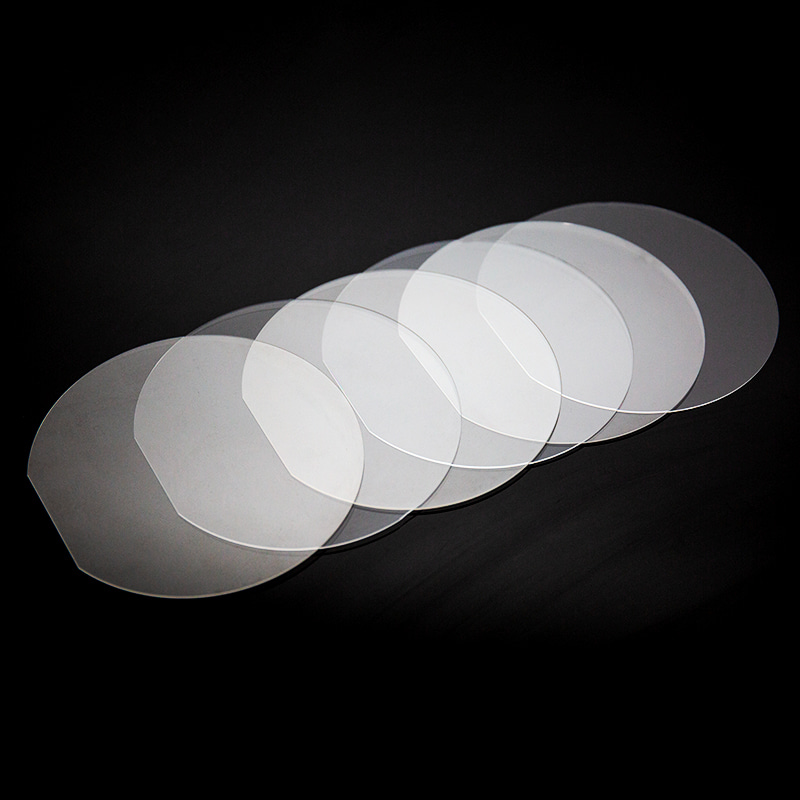

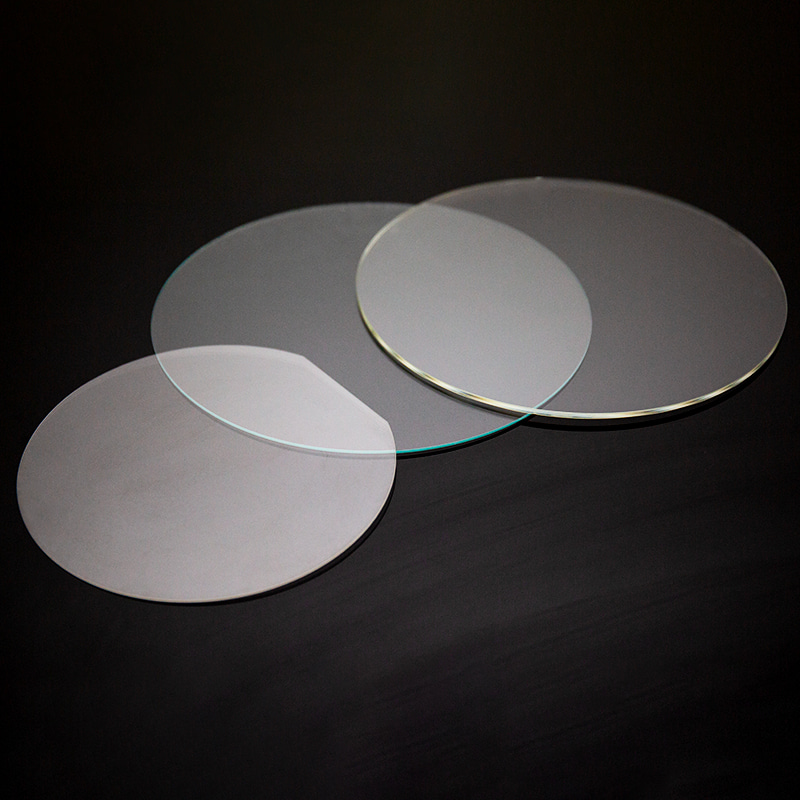

Wafer de quartzo

As bolachas de quartzo são um material óptico amplamente utilizado, conhecido por sua alta pureza, baixo coeficiente de expansão térmica, alta resistência à tração, transmissão de luz desejável e propriedades elétricas únicas. Portanto, as bolachas de quartzo são amplamente utilizadas em vários campos, como chips divisores de guia de ondas planares, MEMS e semicondutores de alta tecnologia.

Nossa empresa é especializada na produção de longo prazo de bolachas de quartzo de alta precisão com uma espessura de ≥0,1 mm e dimensões externas de ≥ 12 "". Além das tamanhos convencionais de φ4 de 4 polegadas, φ5 polegadas, φ6 polegadas, φ8 polegadas e φ12 polegadas, também oferecemos serviços personalizados para outros tamanhos. As bolachas de quartzo são normalmente feitas de materiais de Corning, Nikon, Heraeus, etc. Para bolachas de quartzo personalizadas feitas de outros materiais, entre em contato com nossas vendas.

Devido ao seu desempenho óptico desejável, as bolachas de quartzo também são amplamente utilizadas em aplicações ópticas e fotônicas. Eles exibem alta transparência nos espectros ultravioleta, visível e de infravermelho próximo, tornando-os adequados para lentes, janelas, prismas e outros componentes ópticos usados ​​em sistemas de laser, espectroscopia e imagem. As bolachas de quartzo mostram absorção óptica mínima e dispersão, permitindo uma transmissão de luz eficiente. Além disso, seu baixo coeficiente de expansão térmica garante a estabilidade óptica em uma ampla faixa de temperatura, tornando -os uma escolha ideal para exigir aplicações ópticas.

+86-519-83200018 Contate-nos
PREV：Wafer de vidroNEXT：Wafer de safira
  • Descrição
  • Opinião

  • Especificações

    2 polegadas

    4 polegadas

    6 polegadas

    8 polegadas

    Diâmetro

    50, Assim,8 ± 0,1 mm

    100 ± 0,1 mm

    150 ± 0,1 mm

    200 ± 0,1 mm

    Grossura

    430 ± 25 UM ou personalizado

    650 ± 25 UM ou personalizado

    1300 ± 25 UM ou personalizado

    1300 ± 25 UM ou personalizado

    Rugosidade

    Ra ≤ 0,3 nm

    Ra ≤ 0,3 nm

    Ra ≤ 0,3 nm

    Ra ≤ 0,3 nm

    Vareira

    ≤ 10um

    ≤ 10um

    ≤ 10um

    ≤ 10um

    Desvio total da espessura

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    ≤ 3 um

    Superfície

    20/10

    20/10

    20/10

    20/10

    Estado de superfície

    Polimento de dupla face; Polido de um lado

    Forma

    Redondo, com bordas de localização

    Bordas invertidas

    45 ° , Forma c

    Material

    Cristal de safira

    Observação

    As bolachas de safira podem ser personalizadas
